Unità di accumulo per energia solare economiche ed intercambiabili secondo specifiche aperte, dialogo con ChatGPT

Ciao vorrei farti alcune domande per avere delle brevi risposte da trascrivere come articolo nel blog. Nel progetto di realizzare unità di accumulo per energia solare economiche ed intercambiabili secondo specifiche aperte, quali tensione nominale 48 V DC, limitazioni di carica a 10Ah e scarica a 20 Ah con limitazione dei picchi a 40 Ah, possibilità di messa in parallelo con sistemi commutazione a microcontroller il tutto con tecnologie aperte, ci sono dei componenti critici fondamentali da discutere singolarmente: diodi ideali, sistemi di commutazione o relè o allo stato solido, sistemi PWM di carica da solare, condensatori di filtro pre e post BMW, sensori lettura Volt ed Ampere, diverse tecnologie di accumulo. Il tutto viene a costruire un sistema di accumulo open e a costi contenuti e quindi democratico. Vorrei iniziare la discussione su PWM e diodi ideali.

Ottimo punto di partenza: PWM e diodi ideali sono davvero due pilastri per un sistema di accumulo modulare ed economico. Ti rispondo in modo sintetico ma utile per un articolo.

🔋 PWM (Pulse Width Modulation) per carica solare

Il PWM è il metodo più semplice ed economico per regolare la carica da pannelli solari verso una batteria.

Idea base:
Un controller PWM collega e scollega rapidamente il pannello alla batteria, variando il duty cycle per controllare tensione e corrente.

Pro:

  • Economico e facile da implementare (anche con microcontrollori open)
  • Robusto e affidabile
  • Ottimo per sistemi a bassa differenza di tensione (es. pannello 60 celle → batteria 48V)

Contro:

  • Efficienza inferiore rispetto a MPPT (soprattutto con mismatch tensioni)
  • Non sfrutta sempre il punto di massima potenza del pannello

Aspetti critici da discutere:

  • Frequenza PWM (compromesso tra perdite e filtraggio)
  • MOSFET di switching (Rds(on), dissipazione)
  • Filtri LC per ridurre ripple
  • Algoritmi di carica (bulk, absorption, float)

👉 In un sistema “open e democratico”, il PWM è spesso la scelta migliore per costo/semplicità, anche se meno efficiente.

⚡ Diodi ideali (Ideal Diode)

Servono per gestire correnti tra moduli in parallelo evitando ritorni indesiderati.

Problema dei diodi classici:

  • Caduta di tensione (0.3–0.7V) → perdita significativa a 48V e correnti medio-alte
  • Dissipazione termica

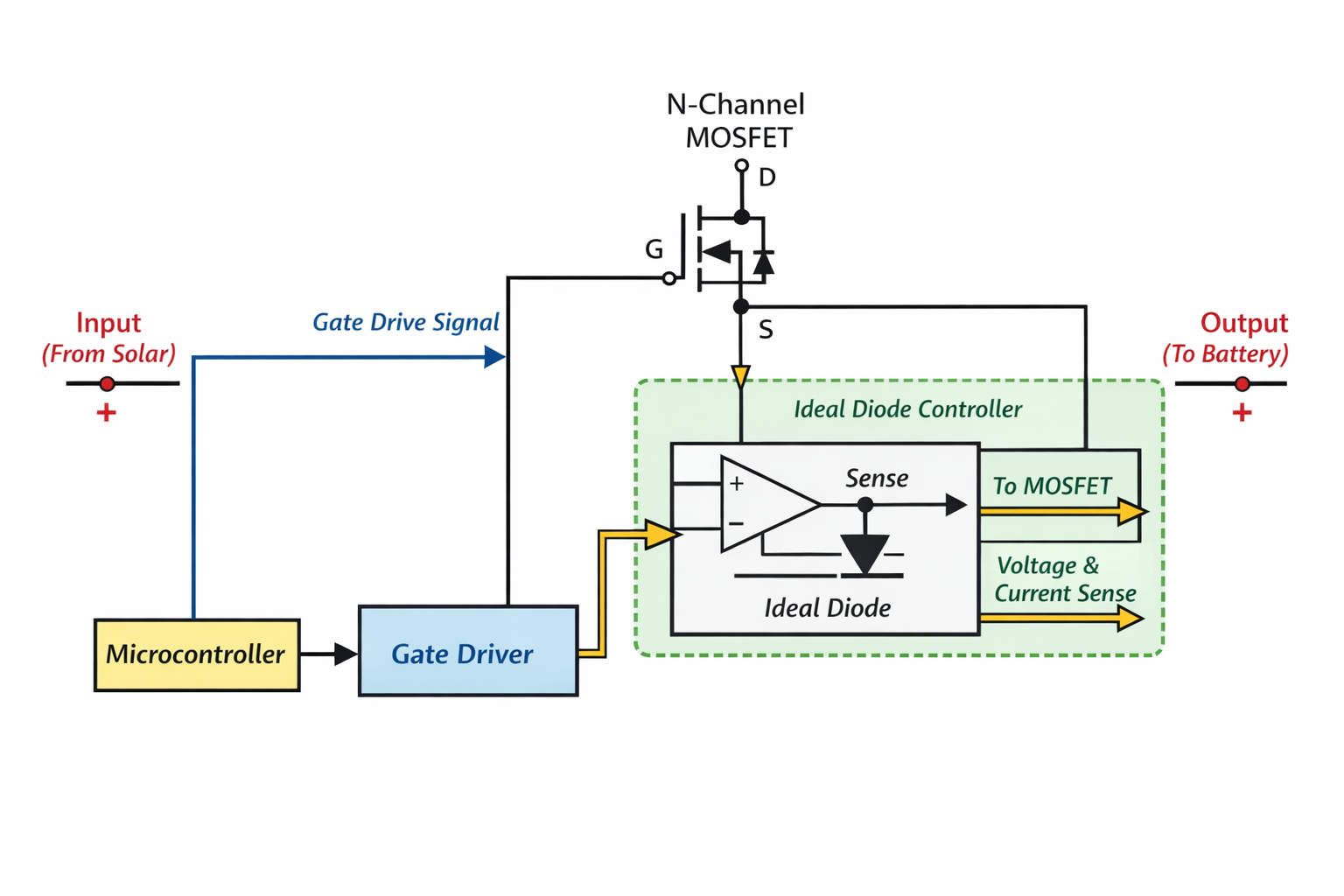

Soluzione: diodo ideale (basato su MOSFET)
Un circuito controlla un MOSFET per comportarsi come un diodo con caduta molto bassa.

Vantaggi:

  • Efficienza molto più alta (caduta millivolt)
  • Minore dissipazione → meno raffreddamento
  • Fondamentale per sistemi modulari in parallelo

Svantaggi:

  • Maggiore complessità
  • Richiede controller dedicati o logica analogica accurata

Ruolo nel tuo progetto:

  • Isolamento tra moduli batteria
  • Protezione da correnti inverse
  • Base per sistemi “hot swap” e parallelo dinamico

🔧 Punto interessante per integrazione PWM + diodi ideali

Se progettati bene:

  • Il PWM gestisce come entra l’energia
  • Il diodo ideale gestisce come si distribuisce tra moduli

👉 Insieme permettono:

  • Scalabilità modulare reale
  • Riduzione perdite
  • Sicurezza tra unità indipendenti

📌 Spunto per il blog (frase sintetica)

“Il PWM rappresenta il cuore economico della regolazione energetica, mentre i diodi ideali sono il sistema circolatorio che rende possibile la modularità efficiente e sicura.”

Se vuoi, nel prossimo passo possiamo:

  • confrontare PWM vs MPPT nel tuo caso specifico (48V, limiti di corrente)
  • oppure entrare nel dettaglio circuitale (schemi tipici open-source)

Il diodo ideale in entrata è da inserire prima del PWM, ma prima o dopo il l’interruttore controllato dal microcontroller?

Bella domanda — qui entriamo proprio nel cuore dell’architettura.

La risposta breve è:

👉 Il diodo ideale va messo prima dell’interruttore controllato dal microcontrollore (lato sorgente).

🔧 Ordine corretto (semplificato)

Pannello → Diodo ideale → Interruttore (MOSFET/relè) → PWM → Batteria

⚡ Perché prima dell’interruttore?

1. Protezione da correnti inverse (fondamentale)

Il diodo ideale deve:

  • impedire che la batteria scarichi verso il pannello
  • proteggere anche quando il sistema è spento o il microcontrollore è inattivo

👉 Se lo metti dopo l’interruttore:

  • quando l’interruttore è aperto → non hai protezione
  • rischio ritorni di corrente attraverso percorsi indesiderati

2. Sicurezza passiva (fail-safe)

Il diodo ideale è:

  • autonomo
  • analogico (o quasi)

👉 Deve funzionare anche senza firmware
Quindi va posizionato il più vicino possibile alla sorgente energetica.

3. Protezione dell’interruttore stesso

Se il diodo è prima:

  • evita polarizzazioni inverse sul MOSFET/relè
  • riduce stress elettrico in condizioni transitorie

4. Coerenza con sistemi modulari

Nel tuo scenario (moduli in parallelo):

  • ogni modulo deve essere “educato” verso il bus comune
  • il diodo ideale è il primo “guardiano”

⚠️ Quando avrebbe senso metterlo dopo?

Raramente, ma solo se:

  • l’interruttore è bidirezionale e gestito attivamente
  • vuoi controllare anche i flussi inversi (architetture più complesse tipo power routing)

👉 Non è il tuo caso (sistema open, semplice e robusto)

📌 Sintesi per il blog

“Il diodo ideale deve precedere qualsiasi logica di controllo: è l’elemento passivo che garantisce sicurezza energetica anche in assenza di intelligenza digitale.”

Se vuoi, nel prossimo passo possiamo affrontare:

  • differenze tra MOSFET back-to-back vs singolo MOSFET per diodo ideale
  • oppure dove inserire un secondo diodo ideale lato batteria (molto interessante per il parallelo)

Ed il diodo ideale in uscita va messo prima o dopo l’interruttore in uscita controllato dal microcontroller

Qui la risposta è speculare solo in parte rispetto all’ingresso, e vale la pena chiarirla bene perché cambia il comportamento del modulo.

👉 In uscita, il diodo ideale va messo prima dell’interruttore (lato batteria).

🔧 Ordine corretto (uscita)

Batteria → Diodo ideale → Interruttore (MOSFET/relè) → Bus / Carico

⚡ Perché prima dell’interruttore?

1. Isolamento tra moduli in parallelo

Il tuo caso è modulare:

👉 Il diodo ideale deve impedire che:

  • un modulo più carico alimenti uno meno carico
  • si creino correnti di equalizzazione incontrollate

Se lo metti dopo l’interruttore:

  • quando l’interruttore è chiuso → i moduli possono “vedersi” direttamente ⚠️

2. Protezione anche a sistema spento

Come per l’ingresso:

👉 Il diodo ideale deve funzionare sempre, anche se:

  • il microcontrollore è spento
  • l’interruttore è aperto o guasto

3. Ruolo dell’interruttore (diverso dal diodo)

  • Diodo ideale → protezione passiva
  • Interruttore → controllo attivo

Con questo ordine:

  • il microcontrollore decide se collegare il modulo al bus
  • il diodo garantisce come scorre la corrente (solo in uscita)

4. Hot-swap e modularità reale

Questo schema permette:

  • inserimento/rimozione moduli senza shock
  • nessuna retroalimentazione dal bus verso il modulo

👉 Fondamentale per un sistema “intercambiabile”

⚠️ Cosa succede se inverti?

Batteria → Interruttore → Diodo ideale → Bus

Problemi:

  • possibile backfeed verso batteria quando interruttore è chiuso
  • meno controllo sulle correnti tra moduli
  • comportamento meno prevedibile in fault

🧠 Regola generale (molto utile)

👉 I diodi ideali stanno sempre “a monte” del controllo attivo rispetto alla direzione dell’energia

  • Ingresso: lato sorgente (pannello)
  • Uscita: lato batteria

📌 Frase pronta per il blog

“Nei sistemi modulari, il diodo ideale precede sempre il controllo attivo: prima si garantisce la direzione dell’energia, poi si decide quando lasciarla fluire.”

Se vuoi possiamo fare il prossimo step davvero interessante:

  • schema completo di un modulo 48V open (con tutti i blocchi nell’ordine corretto)
  • oppure confronto tra relè, MOSFET e SSR per l’interruttore controllato (tema molto critico nel tuo progetto)

Hai delle indicazioni commerciali per diodi ideali ?

Ecco alcune opzioni commerciali per diodi ideali o controller di “ideal diode” che puoi considerare per il tuo progetto 48 V (tieni presente che spesso si tratta di controller + MOSFET da selezionare quando devi gestire correnti maggiori):

Controller diodi ideali / Hot Swap

Controller diodi ideali / Hot Swap

10,23 ۥCompatibile con progetti di elettronica, facile da sostituire.

Modulo ideale DC 3–28 V 15 A

1,74 ۥAdatto per alimentazioni DC tra 3 e 28 V, fino a 15 A.

Modulo rettificatore DC 48 V 40 A

95,48 ۥPer applicazioni di potenza con tensione di 48 V e corrente di 40 A.

🔌 Componenti specifici

  • Controller diodi ideali / Hot Swap – componente dedicato che gestisce la funzione di diodo ideale e hot‑swap per sistemi DC. Può essere utile come “cervello” per pilotare MOSFET esterni con bassa caduta di tensione e protezione da inversione di corrente.
  • Modulo ideale DC 3–28 V 15 A – un modulo ready‑made di ideal diode con corrente fino a circa 15 A. Utile se vuoi sperimentare o per sottoblocchi di potenza più bassa all’interno del tuo sistema. (Verifica tensione nominale e spec di corrente prima dell’uso nel tuo progetto 48 V.)
  • Modulo rettificatore DC 48 V 40 A – non è un controller “ideale” di per sé, ma un modulo di potenza adatto a 48 V e 40 A. Può essere utile come confronto o come componente di potenza nel tuo design (per esempio se decidi di creare il tuo circuito di ideal diode con controller + MOSFET esterni).

🧠 Componenti integrati consigliati (da selezionare come controller)

Oltre ai moduli sopra, ci sono device integrati molto usati come controller ideale (non mostrati nei risultati prodotti, ma utili per il tuo progetto):

  • Analog Devices – serie LTC43xx – controller diodi ideali usato per ORing e protezione batteria con MOSFET esterni.
  • MAX17614 (Analog Devices) – integra funzioni di selezione sorgente, protezione e ideal diode.
  • Controller diodi ideali di Diodes Incorporated, adatti per reverse current blocking ad alta efficienza.

👉 Questi controller vanno combinati con MOSFET di potenza adatti a 48 V e alle correnti desiderate (es. 20–40 A continui o più, con R_DS(on) basso) per realizzare l’effettiva funzione di diodo ideale con perdite minime.

📌 Consigli per scelta

✅ Assicurati che il controller supporti tensioni superiori a 48 V (molti sono limitati a range più basso).
✅ Se lavori con correnti elevate (10–40 A), scegli MOSFET con R_DS(on) molto basso e un controller che possa pilotarli velocemente.
✅ Valuta di integrare funzioni aggiuntive come limitazione corrente, protezione OV/UV e hot‑swap (servono se il tuo sistema deve essere “democratico” e sicuro senza supervisione permanente del micro).

Se vuoi, posso suggerirti modelli di MOSFET specifici adatti a un diodo ideale da 48 V/40 A, oppure indicarti schemi di riferimento open‑source per realizzare questo circuito a basso costo.

Ci sono considerazioni sul fatto che la tensione a monte da pannelli solari è circa 100V?

Ah, qui entriamo in un dettaglio critico: un sistema nominale 48 V con pannelli a 100 V richiede attenzione, soprattutto per diodi ideali, MOSFET e PWM. Vediamo punto per punto.

1️⃣ Tensione pannello vs tensione batteria

  • Pannelli solari: ~100 V open-circuit (tipico per stringa da 60 celle)
  • Batteria nominale: 48 V
  • Differenza importante → la corrente deve essere regolata per non sovraccaricare la batteria

Implicazioni per il PWM

  • PWM “classico” funziona meglio se la tensione pannello ≥ tensione batteria ma non troppo alta, perché il MOSFET deve sopportare la tensione di picco.
  • Se il MOSFET/interruttore PWM è direttamente tra pannello e batteria, deve avere V_DS superiore a 100 V, meglio ≥120 V per margine di sicurezza.

2️⃣ Diodo ideale lato ingresso

  • Se usi un diodo ideale tra pannello e PWM, deve sopportare la tensione open-circuit dei pannelli (100 V+).
  • Non tutti i controller di diodi ideali o MOSFET sono progettati per 100 V.

Soluzioni comuni:

  1. Controller + MOSFET ad alta tensione (V_DS ≥ 120–150 V)
  2. Divider o step-down prima del diodo ideale
    • Usa un buck converter PWM ad alta tensione → riduci tensione a ~60 V o 48 V → poi entra il diodo ideale.
  3. Diodo Schottky HV (meno efficiente) solo per bloccare ritorni, se il PWM già gestisce la corrente.

3️⃣ Scelta MOSFET

  • Corrente: 20 A continua, picchi 40 A
  • Tensione: ≥ 120 V
  • R_DS(on) basso per ridurre perdite
  • Esempi generici: IRFP4668, STP75NF75 o equivalenti HV, ma da verificare per tensione massima e dissipazione

4️⃣ Considerazioni sul PWM con tensione alta

  • Alcuni controller PWM a basso costo non reggono >60 V
  • Possibili strategie:
    1. PWM a lato batteria → convertitore step-down prima del PWM se pannello > V_batt
    2. MPPT open-source (ad esempio basato su Arduino o ESP32) → ottimizza corrente e tensione per batteria 48 V partendo da 100 V pannelli
  • Il vantaggio di MPPT è sfruttare tutta la potenza dei pannelli senza stressare i MOSFET.

5️⃣ Sicurezza e isolamento

  • Tensione > 60 V DC → attenzione sicurezza elettrica (48 V nominale è considerata safe, 100 V è già pericolosa)
  • Consigli:
    • Fusibili rapidi lato pannello
    • MOSFET con dissipatore o PCB adeguato
    • Isolamento tra moduli se paralleli

📌 Sintesi per il blog

“Quando i pannelli producono 100 V ma le batterie sono 48 V, il diodo ideale e il MOSFET devono sopportare la tensione a monte, oppure la corrente deve essere regolata tramite un convertitore step-down o MPPT. La sicurezza e la robustezza dei componenti diventano fondamentali.”

Se vuoi, posso proporre uno schema open-source pratico per 48 V/100 V pannelli, con PWM + diodo ideale + MOSFET dimensionati per 40 A, pronto per il tuo sistema modulare.

Vuoi che faccia quello?

Puoi dare delle indicazioni su MPPT open-source (ad esempio basato su Arduino o ESP32)

Assolutamente sì — ci sono progetti MPPT open‑source basati su microcontrollori come Arduino o ESP32 che puoi usare come riferimento o base per sviluppare il tuo sistema di accumulo. Ecco i principali, con brevi note pratiche:

🔧 1) Fugu MPPT Firmware (ESP32)

Un progetto open‑source completo di firmware MPPT per controller buck/boost DC‑DC basato su ESP32.

✔ Caratteristiche principali

  • Algoritmi di tracciamento del punto di massima potenza (MPPT).
  • Supporto per sensori di corrente e tensione (ad esempio ADS1x15, INA226).
  • Interfacce LCD e Wi‑Fi/console per monitoraggio.

📌 Può gestire sia funzioni di buck converter che alcune configurazioni più avanzate (schemi di controllo con “diode emulation”).
➡️ Codice e documentazione su GitHub (licenza open).

🔋 2) OSPController – Open Solar Project (ESP32)

Un controller MPPT “smart” basato su ESP32 + DC‑DC buck che punta a essere economico e connesso (dashboard, MQTT, grafici ecc.).

✔ Punti chiave

  • Funziona con pannelli fino a 82 V DC e batterie fino a 60 V.
  • Componenti cheap e flessibili → < €35 base parts.
  • Interfaccia con strumenti di monitoraggio come Grafana.

📌 Interessante se ti interessa anche raccolta dati, telemetria e integrazione domotica.

🛠️ 3) Progetti storici basati su Arduino

Ci sono anche vecchi esempi di MPPT con Arduino (Nano/Pro Mini) che utilizzano algoritmi di tipo perturb and observe per regolare PWM su un convertitore DC‑DC (spesso boost o buck).

📌 Sono meno “professionali” degli altri ma utili come punto di partenza semplice per capire l’algoritmo PWM basato su letture di corrente e tensione.

📌 Quali sono i principali moduli SW/HW su cui puoi costruire

  • Sensori di corrente e tensione: INA226, ADS1015/ADS1115 (I²C) per misurare Vin, Iin, Vbat, Ibat.
  • Algoritmi MPPT:
    • Perturb & Observe → cerca massimo potenza variando duty PWM.
    • Scan periodico + track locale → combinazione robusta per condizioni variabili.
  • Topologie di convertitore:
    • Buck sincrono (più efficiente, richiede controllo MOSFET attivo).
    • Boost / buck‑boost → utile quando la tensione pannello non è coerente o quando si vuole aumentare UC/UB.

🔍 Considerazioni pratiche

✔ Questi progetti non sono certificati per uso industriale, ma sono perfetti come proof‑of‑concept o base di sviluppo.

✔ Per tensioni elevate (pannelli ~100 V nominali) fai attenzione alla topologia del convertitore e al rating dei MOSFET.

✔ L’algoritmo MPPT richiede sensori affidabili e una buona gestione dei PWM ad alta frequenza per minimizzare i ripple e massimizzare efficienza.

📌 Frase pronta per il blog

“Esistono progetti MPPT open‑source basati su microcontroller come ESP32 o Arduino che includono firmware MPPT completo e supporto per sensori di corrente/tensione, PWM avanzato e anche telemetria, offrendo un ottimo punto di partenza per sistemi di accumulo solare personalizzati.”

Se vuoi, posso approfondire come integrare uno di questi firmware con il tuo progetto 48 V e quali componenti di potenza (MOSFET, induttori, ADC) scegliere per gestire pannelli ad alta tensione come 100 V. Vuoi?

Ma più unità in parallelo ognuna con il suo MPPT non possono creare problemi ad essere collegati allo stesso bus sorgente?

Sì, questa è una considerazione molto importante e spesso sottovalutata nei sistemi modulari “MPPT per modulo” collegati allo stesso bus di pannelli. Vediamo i dettagli:

1️⃣ Problema principale: concorrenza tra MPPT

  • Ogni modulo MPPT vuole massimizzare la potenza che estrae dal pannello.
  • Se tutti i moduli condividono lo stesso bus pannelli (100 V), ognuno legge la stessa tensione, ma regola la corrente secondo il proprio algoritmo MPPT.
  • Risultato: i moduli si interferiscono a vicenda, specialmente con MPPT tipo perturb & observe, perché cambiare il duty cycle di uno può cambiare la tensione per tutti gli altri.
  • Effetto visibile:
    • Oscillazioni della tensione del bus
    • Riduzione complessiva dell’energia estratta
    • Possibili stress elettrici sui convertitori

2️⃣ Soluzioni comuni

a) Isolare ogni stringa con il proprio MPPT

  • Idealmente ogni MPPT dovrebbe avere la sua stringa di pannelli dedicata.
  • In questo modo ciascun modulo lavora in “regime indipendente”, nessuna interferenza.
  • Svantaggio: più pannelli e più cablaggio.

b) Usare diodi ideali o MOSFET ORing

  • Inserire un diodo ideale o MOSFET ORing per ogni MPPT prima del bus comune.
  • Ogni MPPT può alimentare il bus senza che la corrente torni agli altri MPPT.
  • Limita i ritorni ma non elimina del tutto le oscillazioni dovute alla tensione condivisa.

c) Coordinamento dei MPPT

  • In sistemi complessi si può implementare comunicazione tra MPPT: un master coordina i duty cycle dei vari moduli.
  • Nei progetti open-source semplici, questo è raro, ma è una soluzione efficace per sistemi modulari grandi.

d) Convertitore ad alta tensione condiviso

  • Un approccio alternativo: usare un solo MPPT centralizzato con ingresso a 100 V, poi distribuire la potenza ai moduli batteria tramite diodi ideali o interruttori MOSFET controllati.
  • Riduce interferenze, ma perde modularità completa “plug & play”.

3️⃣ Sintesi per il tuo progetto

  • Se vuoi modularità reale:
    • Ogni unità batteria con MPPT → propria stringa di pannelli o ORing diodi ideale.
    • Evitare di collegare più MPPT allo stesso bus pannelli senza isolamento.
  • Se vuoi economia e semplicità:
    • Un solo MPPT centralizzato → tutti i moduli paralleli lato batteria → uso di diodi ideali per isolamento.

📌 Frase pronta per il blog

“In un sistema modulare, più MPPT collegati allo stesso bus pannelli possono interferire tra loro, riducendo l’energia estratta. È consigliabile isolare ogni MPPT con il proprio pannello o tramite diodi ideali, oppure centralizzare il tracciamento del punto di massima potenza per evitare conflitti.”

Se vuoi, posso proporre uno schema pratico di come collegare più moduli con MPPT e diodi ideali in parallelo, ottimizzato per pannelli da 100 V e batteria 48 V.

Vuoi che lo faccia?

Quali soluzioni proponi per l’interruttore in entrata e quello in uscita controllato dal microcontroller?

Perfetto — ora entriamo nel cuore della gestione attiva dei moduli: gli interruttori controllati dal microcontrollore sono fondamentali sia all’ingresso (dalla sorgente) sia all’uscita (verso il bus o altri moduli). La scelta influenza efficienza, sicurezza e modularità.

1️⃣ Interruttore in entrata (tra pannello e modulo)

Obiettivo

  • Collegare/scollegare il pannello in modo controllato
  • Proteggere il modulo da inversione di tensione
  • Evitare correnti di picco all’accensione

Soluzioni possibili

TipoProControNote pratiche
MOSFET ad alta tensione (HV) + gate driverAlta efficienza, bassa caduta (millivolt)Richiede protezione contro overshoot, gate driverScelta tipica: N‑MOSFET HV con diodo ideale integrato, V_DS ≥ 120 V per pannelli 100 V
Relè elettromeccanicoSemplice, isolato galvanicamente, robustoLento, rumoroso, usura meccanicaAdatto a sistemi a bassa commutazione, corrente fino a 40 A, ma PWM non fattibile
SSR (Solid State Relay) DCCommutazione veloce, lunga durataPiù costoso, dissipazione maggiorePer correnti elevate (>20 A), ma caduta tensione 0,3–1 V

💡 Consiglio: per un sistema 48 V/100 V e PWM, MOSFET HV controllato dal microcontrollore con diodo ideale è la soluzione più efficiente. I relè possono essere usati solo per bypass di sicurezza o hot‑swap manuale.

2️⃣ Interruttore in uscita (tra modulo e bus/altro modulo)

Obiettivo

  • Consentire hot‑swap dei moduli
  • Protezione da ritorni di corrente tra moduli
  • Collegamento sicuro al bus comune

Soluzioni possibili

TipoProControNote pratiche
MOSFET ad alta corrente (N o P‑channel) + gate driverEccellente efficienza, controllo rapidoRichiede gestione gate e dissipazioneDi solito in combinazione con diodo ideale per blocco correnti inverse
Relè DC ad alta correnteIsolamento galvanico, semplice da pilotareLento, usura meccanicaAdatto solo a switching sporadico, non per PWM o commutazione frequente
SSR DCNessuna usura, silenziosoCaduta tensione più alta, costoSe il modulo deve intervenire dinamicamente sul bus → meno efficiente dei MOSFET

💡 Consiglio: lato uscita, la combinazione MOSFET + diodo ideale permette:

  • Hot‑swap sicuro
  • Isolamento tra moduli
  • Controllo completo via microcontrollore
  • Minime perdite (importante a correnti fino a 40 A)

3️⃣ Considerazioni comuni

  • R_DS(on) dei MOSFET → scegliere basso per correnti elevate
  • Gate driver → necessario se il MOSFET è HV e la frequenza di commutazione è alta
  • Protezione → fusibili rapidi o PTC lato ingresso/uscita
  • Monitoraggio → sensori di corrente e tensione per cut-off automatico dal microcontroller

📌 Sintesi per il blog

“Gli interruttori controllati dal microcontrollore sono il cuore della modularità: MOSFET ad alta tensione con diodo ideale garantiscono efficienza e sicurezza sia in ingresso (dal pannello) sia in uscita (verso il bus), mentre relè o SSR possono essere usati solo in casi di commutazione lenta o sicurezza.”

Se vuoi, posso fare un grafico schematico del modulo completo, con:

  • ingresso pannello 100 V
  • interruttore in ingresso + diodo ideale
  • PWM/MPPT
  • uscita verso bus con interruttore + diodo ideale
    così puoi avere una rappresentazione pronta da blog e progettazione.

Vuoi che lo faccia?

Cosa si intende per MOSFET ad alta corrente (N o P‑channel) + gate driver?

Perfetto, entriamo nel dettaglio tecnico senza complicarci troppo:

1️⃣ MOSFET ad alta corrente

Un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) è un interruttore elettronico che permette di commutare correnti elevate con basse perdite.

Quando diciamo “ad alta corrente”, intendiamo:

  • Corrente continua (I_D) ≥ 20–40 A, per il tuo progetto di accumulo modulare
  • R_DS(on) molto basso (milliohm) → riduce dissipazione e riscaldamento
  • V_DS ≥ tensione massima lato pannello (nel tuo caso 100 V → meglio 120–150 V di margine)

Tipi di MOSFET:

  • N-channel → più efficiente, bassa R_DS(on), usato lato “low-side” (tra carico e massa/bus negativo)
  • P-channel → più semplice da pilotare lato “high-side”, ma di solito maggiore R_DS(on) e dissipazione maggiore

💡 Per sistemi 48 V/100 V, gli N-channel sono preferiti, ma lato positivo richiedono gate driver che portino la tensione del gate sufficientemente sopra il source per aprire completamente il MOSFET.

2️⃣ Gate driver

Il gate driver è un circuito che fornisce al MOSFET la giusta tensione e corrente per aprirlo o chiuderlo velocemente.

Perché serve?

  • Il gate del MOSFET è capacitivo → senza driver, il microcontrollore non può fornire abbastanza corrente per commutare velocemente.
  • Se il MOSFET non apre/chiude rapidamente → si scalda e le perdite aumentano.
  • In sistemi PWM ad alta frequenza, il gate driver diventa indispensabile per efficienza.

Funzioni principali del gate driver:

  • Portare il gate a tensione sufficientemente alta (N-channel high-side: 10–15 V sopra il source)
  • Commutare rapidamente per ridurre perdite
  • Proteggere il MOSFET da overshoot e oscillazioni

3️⃣ Schema concettuale

Microcontrollore (PWM) → Gate Driver → MOSFET → Carico / Bus
  • Il microcontrollore manda un segnale PWM
  • Il gate driver amplifica e adatta il segnale al MOSFET
  • Il MOSFET apre/chiude l’alimentazione lato ingresso o uscita

4️⃣ Lato pratico per il tuo progetto

  • Ingresso pannello: N-channel high-side MOSFET con gate driver HV + diodo ideale → commutazione sicura e efficiente
  • Uscita modulo verso bus: N-channel o P-channel + gate driver, combinato con diodo ideale per hot-swap e parallelo sicuro
  • Gate driver può essere integrato o esterno, spesso chip dedicati come IR2110, MIC4422, TC4420, ecc.

📌 Sintesi pronta per il blog

“Un MOSFET ad alta corrente funziona come un interruttore elettronico efficiente, mentre il gate driver fornisce al MOSFET la corrente e tensione necessarie per aprirlo e chiuderlo rapidamente, minimizzando perdite e riscaldamento. Insieme, permettono di gestire ingressi e uscite ad alta corrente nei sistemi modulari.”

Se vuoi, posso fare un piccolo schema illustrativo con MOSFET + gate driver + diodo ideale per il tuo modulo 48 V/100 V, pronto da inserire nel blog.

Vuoi che lo faccia?

Fammi un piccolo schema illustrativo con MOSFET, gate driver e diodo ideale

Ho dato un’occhiata al tuo articolo pubblicato sul sito 📄 (e dal contenuto che hai riportato sembra ben strutturato e coerente con l’argomento tecnico).

Ho verificato anche riferimenti di studi e progetti open‑source nel campo di sistemi DC modulari e alcuni punti si allineano bene con quanto stai trattando:

📌 Conferme e riferimenti utili da letteratura open

  • In molte ricerche su nanogrid DC modulari a 48 V, si identifica proprio 48 V DC come tensione ottimale di bus per bilanciare costi e prestazioni in sistemi fotovoltaici con accumulo modulare.
  • In strutture modulari con più converter e controller, si usa un approccio di controllo ibrido con centrale di coordinamento e microcontrollori locali basati su Arduino per gestire MPPT, bus DC e carica/scarica delle batterie.

Queste conferme possono esserti utili per rafforzare l’impostazione del tuo articolo (soprattutto se vuoi citare che l’approccio è in linea con progetti open‑hardware e nanogrid DC modulari).

📌 Suggerimenti di miglioramento o espansione (se vuoi aggiornarlo)

🔹 1. Contestualizzazione tecnica con esempi di progetto

Potresti aggiungere un riferimento a progetti reali di nanogrid DC open hardware dove:

  • si usa microcontrollore per MPPT e batteria
  • si stabilisce un bus DC modulare
  • si scalano moduli di accumulo come nel tuo progetto

Questo aiuta a mostrare che non è un concetto astratto ma una direzione attiva nella ricerca tecnica.

🔹 2. Riferimento alla modularità del DC bus

Il concetto che più si avvicina al tuo progetto è che:

moduli di conversione e storage possono essere aggiunti gradualmente al bus DC senza interrompere il sistema.

Questo rafforza l’idea di sistemi “intercambiabili e democratici”.

🔹 3. Sicurezza e gestione della tensione

Potresti anche inserire una breve nota su sicurezza elettrica quando si lavora con tensioni superiori ai classici 48 V (ad esempio la tensione da pannelli che può superare i 100 V in circuito aperto), e come questo influenzi la scelta di componenti MOSFET / controller PWM / gate driver / diodi ideali — un punto che hai già trattato bene ma che vale la pena ribadire con riferimento a casi tecnici.

📌 Sintesi pronta per i lettori

Ecco una frase che potresti aggiungere come richiamo tecnico nel tuo articolo per dare contesto ai lettori:

“In sistemi modulari DC come quelli descritti, la tensione di bus di 48 V è spesso scelta come compromesso ideale tra costi, sicurezza e scalabilità. Progetti nanogrid open‑hardware mostrano come più moduli di conversione e accumulo possano cooperare tramite microcontrollori locali per MPPT e gestione della batteria, mantenendo stabilità del bus e modularità.”

Se vuoi, posso fornirti anche riferimenti diretti a repository GitHub o gruppi di progetto open‑source specifici (ad esempio controller MPPT open, hardware di nanogrid DC, schemi e firmware) da linkare nel tuo articolo — basta che mi dica se vuoi focalizzarti più su hardware, software o esperienze di progetto reali.
